Cavo ottico per miniere MGTSV e cavo ottico a fibra ottica retardante MGXTS - 6B Fiamma della miniera di carbone


Visualizzazione generale

Il cavo ottico MGTSV e il cavo ottico MGXTS - 6B sono due tipi specializzati di cavi progettati per l'uso in ambienti minerari, in particolare nelle miniere di carbone.Questi cavi svolgono un ruolo fondamentale nel garantire una comunicazione e una trasmissione di dati affidabili all'interno della miniera.

Cavo ottico per miniere MGTSV

• Struttura del cavo: ha una struttura ben progettata e composta da più strati.Queste fibre ottiche sono di solito fatte di materiali di alta qualità con eccellenti proprietà di guida della luce per garantire una trasmissione efficiente del segnaleCircondando il nucleo di fibra ci sono strati protettivi che forniscono resistenza meccanica e protezione contro le forze esterne.

• Caratteristiche prestazionali: il cavo MGTSV è altamente affidabile nella trasmissione del segnale.Ciò consente la trasmissione a lunga distanza di segnali ottici senza degrado significativo della qualità delle informazioni trasmesseHa inoltre una buona resistenza ai fattori ambientali comunemente presenti nelle zone minerarie, come l'umidità, la polvere e le vibrazioni.

• Scenari di applicazione: viene utilizzato principalmente per i sistemi di comunicazione all'interno della miniera, compresa la connessione di vari dispositivi di monitoraggio, attrezzature di comunicazione tra diverse aree di lavoro,e per la trasmissione di dati relativi alla gestione della produzione mineraria.

MGXTS - 6B Fiamma della miniera di carbone - Cavo in fibra ottica retardante

• Caratteristica antincendio: Come suggerisce il nome, questo cavo ha ottime proprietà antincendio.I materiali utilizzati nella sua costruzione sono accuratamente selezionati per garantire che in caso di incendio nella miniera di carboneIn questo modo, il cavo non contribuirà alla diffusione dell'incendio e può efficacemente impedire che il cavo si bruci e rilasci gas infiammabili, riducendo così il rischio di escalation dell'incendio.

• Struttura del cavo e fibra ottica: simile al cavo MGTSV, ha un nucleo con fibre ottiche.La struttura del cavo fornisce una protezione sufficiente alle fibre ottiche per garantire il loro normale funzionamento nelle dure condizioni della miniera di carbone.

• Sicurezza e affidabilità: Oltre alla sua proprietà di ritardamento della fiamma, questo cavo è stato progettato tenendo a mente la massima sicurezza e affidabilità.Ha una forte capacità anti-interferenza per evitare interferenze del segnale da apparecchiature elettriche e altre fonti nella minieraHa anche buone proprietà meccaniche per resistere ai possibili impatti e tensioni durante l'installazione e il funzionamento nell'ambiente delle miniere di carbone.Questo garantisce il funzionamento stabile dei sistemi di comunicazione e trasmissione dei dati nella miniera di carbone.

Significato complessivo nell'industria mineraria
Sia il cavo ottico MGTSV per le miniere che il cavo ottico a fibra ottica MGXTS - 6B per le miniere di carbone sono essenziali per l'ammodernamento delle operazioni minerarie.Forniscono l'infrastruttura di comunicazione necessaria per garantire la sicurezza dei minatori, il funzionamento efficiente delle attrezzature minerarie,e la gestione efficace della produzione mineraria, consentendo una trasmissione affidabile dei dati e dei segnali nell'ambiente complesso e pericoloso della miniera.

MGTSV cavo ottico retardante la fiamma a strato di colla

Specificità del modello:Specifica MGTSV: 2-96 core 2-12 core

Portata e finalità: utilizzato principalmente per la trasmissione di segnali vocali, di immagini e di dati nelle miniere di carbone.

Caratteristiche del prodotto:
A. Un accurato controllo dell'eccesso di lunghezza garantisce che il cavo ottico abbia buone prestazioni di trazione e caratteristiche di temperatura.

B. Il PVC a ritardo di fiamma blu viene utilizzato per il rivestimento secondario, in modo che il cavo ottico abbia un buon effetto ritardante di fiamma.

C. Componenti di rinforzo metallici, strato di tubo sciolto, tipo di riempimento contorto, schermo acciaio-polietilene, involucro esterno in PVC, in modo che il cavo ottico abbia buone proprietà meccaniche.

Dominio di applicazione

◇Ambiente di applicazione: comunicazione a lunga distanza e comunicazione interuffici nelle zone minerarie

◇Temperatura di utilizzo (°C): -40~+70

◇Metodo di posa: aerei, condotte, sepoltura diretta

Descrizione del prodotto

Tubo sciolto, rinforzo metallico, grasso di riempimento del nucleo del cavo, torsione compatta del tubo sciolto, riempitore impermeabilizzante, involucro ignifugo Caratteristiche tecniche:

◇Bassa perdita, bassa dispersione, struttura compatta, buone proprietà meccaniche complete

Pressione laterale ammissibile (N/100 mm): a lungo termine: 300, a breve termine: 1000

Tensione ammissibile (): a lungo termine: 600, a breve termine: 1500

Radio di curva di piegatura ammissibile: 20 volte il diametro del cavo durante la posa, 10 volte il diametro del cavo durante il lavoro

Modello di fibra

◇62.5/125um, 50/125um, 9/125um, G652, G655

Diametro esterno del cavo ottico (mm): 10,8~17.4

Numero di fibre ottiche (core): 2~144

Peso del cavo ottico (Kg/Km): 156~340

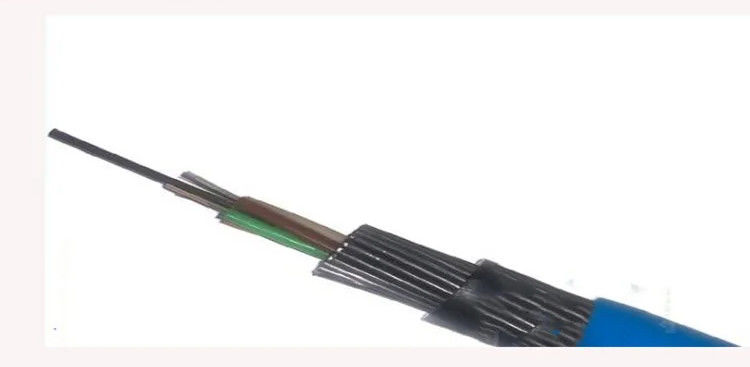

Cavo ottico miniero a 8 nuclei MGXTSV-8B1 La struttura del cavo ottico miniero ignifugo consiste nel inserire la fibra ottica monomodo o multimodo in un tubo sciolto di plastica ad alto modulo,e il tubo è pieno di composti che bloccano l'acquaIl centro del nucleo del cavo è costituito da un filo di acciaio fosfatante o da una corda di filo di acciaio estrusa con polietilene.Il tubo sciolto (o la corda di riempimento e la linea di segnale) è torto intorno al nucleo centrale di rinforzo per formare un nucleo di cavo compatto e rotondoIl vuoto nel cavo è riempito con acqua bloccante.Dopo il rivestimento interno di legame acciaio-polietilene, viene cablato il rivestimento blu in PVC ignifugo.
